YH-40-10A转盘式折弯机

分享到微信

×
设备优点:1.同款线径,只需一套模具,调控电脑数字编程可做任意型状的产品。2.产品变更尺寸,只需电脑数值相对应改动,产品尺寸变动,无需改模,可以通过编程生产多款产品。3.全自动生产,一个技术工可操作5
产品详情

设备优点:

1.同款线径,只需一套模具,调控电脑数字编程可做任意型状的产品。

2.产品变更尺寸,只需电脑数值相对应改动,产品尺寸变动,无需改模,可以通过编程生产多款产品。

3.全自动生产,一个技术工可操作 5 台以上同类机型。

4.产品角长可按产品要求切长度,系统配有自动剪线功能,调试不浪费线材 。

5.全自动漆包线调直+去漆+吸尘+上锡+折弯一次性成型,不需要加手工或二次整形,省时省力。

6.转盘可以320°任意转动,达到产品的空间角度要求,复杂的产品只需程序编程完成

一、CNC-10轴折弯机配置参数表


设备型号YH-40-10A转盘式折弯机
加工线径漆包铜料:  ∮1.0mm-∮4.0mm
送线轮组数3组
转盘角度+150°至-150°
手臂行程70mm
左右移动范围

左25mm     右25mm

送线长度无限
1轴手臂汇川0.75KW
2轴手臂汇川0.75KW
3轴手臂汇川0.75KW
4轴手臂汇川0.75KW
5轴左右手汇川0.4KW
6轴卷曲汇川0.4KW
7轴送线三洋2.7KW
8轴转芯汇川0.4KW
9轴转盘欧瑞3.8KW(带刹车)
10轴剥皮机台达0.75KW(独立控制,带吸尘)
伺服总功率 (KW)11.45KW
最大送线速度:(米/分钟)80米
送线精度:(毫米)0.1±
可支持程序数量10000
界面语言中/英
接入电压380V
机器运行电压220V
自动送线架电机功率:(千瓦)400W
电容量 (KVA)10 KVA
机器重量:(千克)1050KG
机器尺寸:(长*宽*高)(毫米)1846*1841*1727mm
自动送线架最大承重:(千克)100KG
圆料盘最大直径:(毫米)适合料盘范围200-600mm

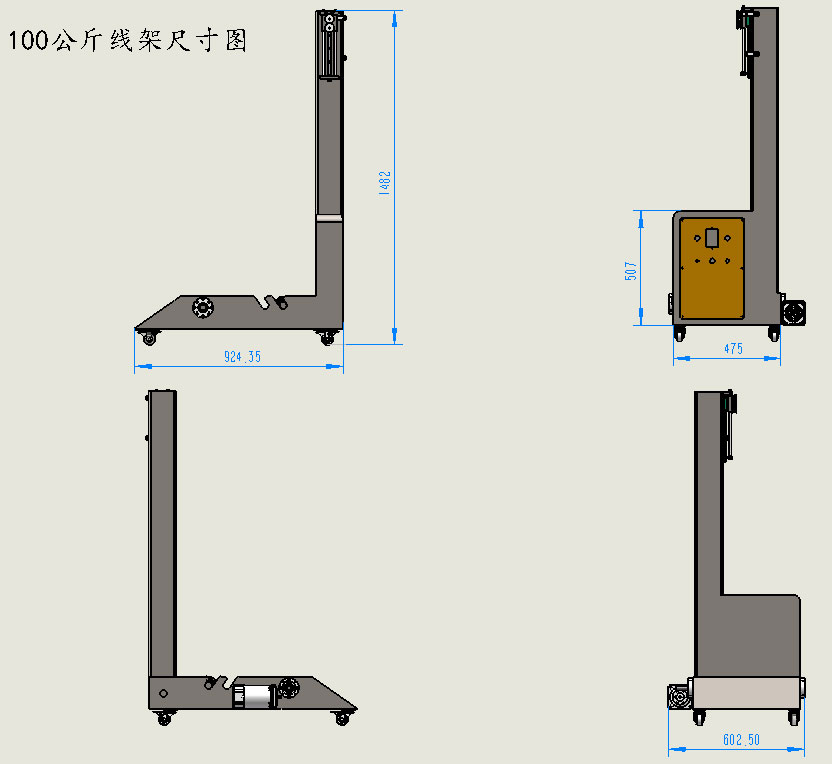

自动送线器尺寸:(长*宽*高)(毫米)924*602*1482mm
调直轮数14个
丝杆导轨8条
适用线材金属材料
CNC控制系统控制屏
系统控制板
格式编程
CNC折弯机专用系统

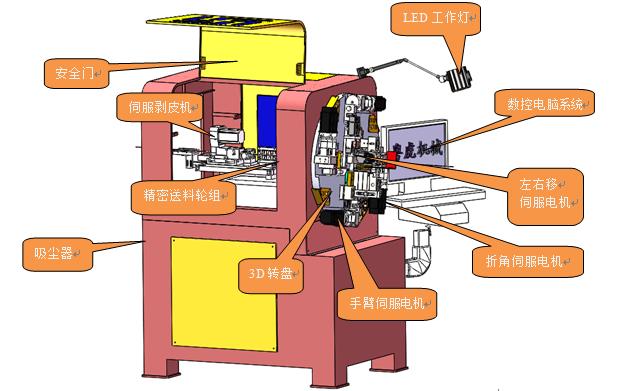

二、机器工位图


三、结构优势说明

精密齿轮箱送线:采用进口伺服通过齿轮传动的方式进行送线,3组6个送线轮由齿轮箱上部的凸轮结构进行调节压线松紧度,送线高速稳定精度高,声音小,两组导线板限制漆包线位置不跑位,送线长度无限;


折角卷曲机构:通过进口伺服搭配减速机进行驱动,折角精度高,循环折角稳定,采用偏心轮的结构进行折弯或绕线,配合送线箱完成工序,线来控制方形线圈的各个边长,芯棒来控制不同线圈的 R 角,折线完成后通过手臂伺服驱动气动剪刀进行剪线作业;折角机构分大卷曲和小卷曲,可根据线径进行搭配使用扁平线圈折弯或绕线。

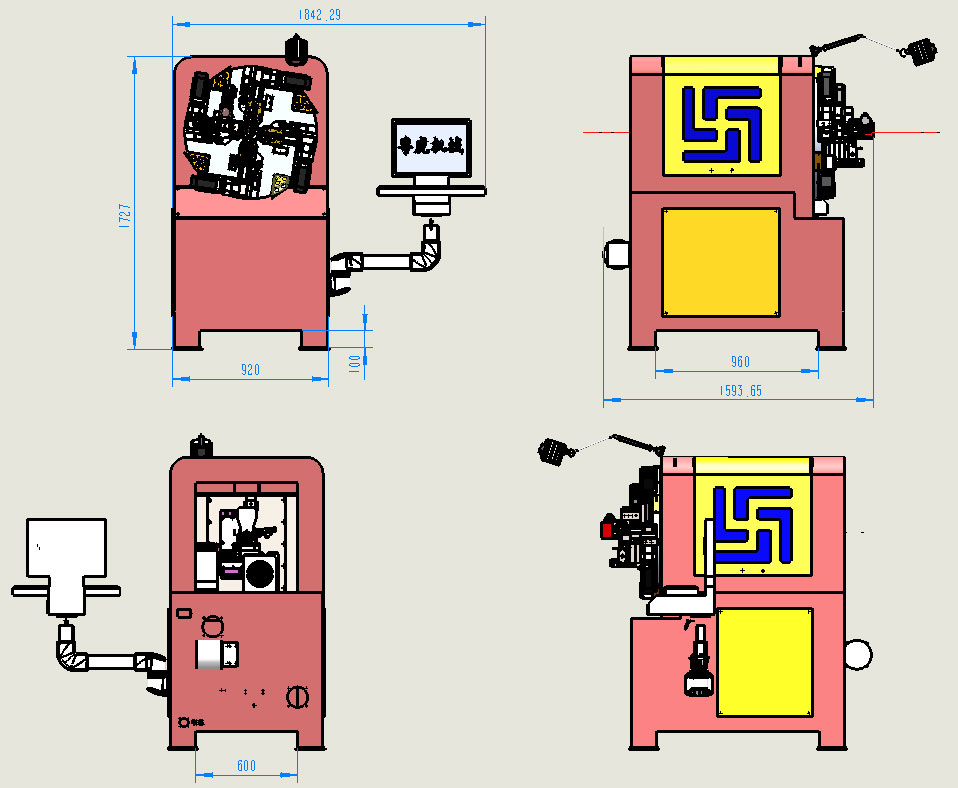

四、单机外形尺寸


五、适用新能源领域:

1、汽车工业领域;

如:电动车导电链接铜排,新能源汽车扁线(发卡)电机自动化生产线,新能源车充电桩,新能源电动驱动等。

2、电子行业领域;

 如:新能源线圈、电阻、光伏储能、开关链接、电柜链接等。

六、设备基本原理

3D折弯机主要是由自动上料机构、校直结构,剥漆机构、送线机构、转盘机构、成型结构、CNC控制机构等7个构造单元组成,每个构造单元完成不同的工作任务,从而达到统筹需要产品的折弯的形状。本品为数控10轴3D折弯机:数字编程控制伺服完成各种同步功能、精度要求高、速度更快、稳定性更好、调试方便简单易学等特点。

七、安全注意事项

1. 搬运设备时,请使用工业叉车机床底座位置并正确使用叉运工具(必须是1.5吨以上的起吊工具),以防止损伤。

2. 安装时应按照使用手册的说明,如缺少部件,请不要安装运行。

3.将机器放置在橡胶垫上。

3. 储存、运输周围环境温度0℃—50℃。湿度30%以下。

4. 请操作人员在使用本设备前应熟读其使用说明书。

5. 当故障代码显示,必须解除故障,重新开启电源,以免发生事故。

6. 机器正常运转时,禁止员工身体部位伸入机器工作范围内。

7. 操作人员必须佩戴安全防护措施:如护目镜,耳塞等。

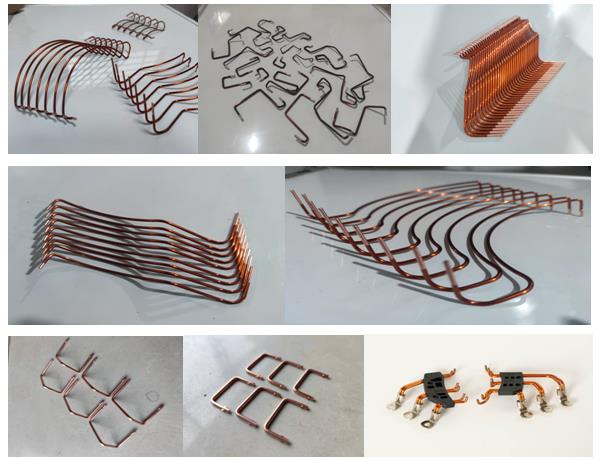

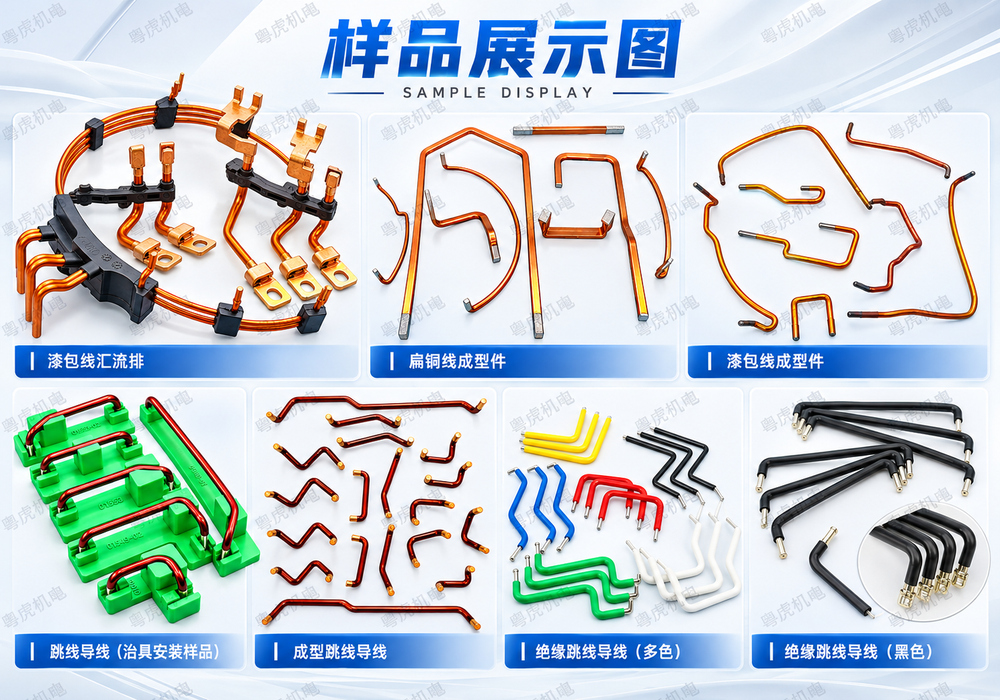

八、生产样品


服务宗旨:粤虎机械厂团队提供各种线材折弯的解决方案,以良好的服务、标准件多轴的设计理念、专业的开发团队和可靠的品质,逐渐赢得了全球客户的信任与合作。
