YH-001扁平立绕机

分享到微信

×
一、设备描述:以前的扁平线绕线机,因为要将扁平线沿纵向曲折,对内径R部造成极大的负荷,导致线材厚度膨胀,裂纹,回弹等问题,从而无法保证线圈的形状及品质的稳定。本设备,运用多年积累的绕线秘诀,切实保证了
产品详情

一、设备描述:

    以前的扁平线绕线机,因为要将扁平线沿纵向曲折,对内径 R 部造成极大的负荷,导致线材厚度膨胀,裂纹,回弹等问题,从而无法保证线圈的形状及品质的稳定。

本设备,运用多年积累的绕线秘诀,切实保证了线圈的稳定(厚度与曲折精度)。

特别是极粗线的场合、通过提高线圈内面的精度,有力地保证了后道组装时与磁芯的安装配合。

二、设备技术参数:

设备型号YH-001扁平立绕机
可加工载面小于等于20平方毫米(标准绕线)
最大的宽厚比小于等于15倍(线材宽除厚)
最小线材厚度大于等于0.5mm
最大线材厚度小于等于2mm
最小线材宽度大于等于1.0mm
最大线材宽度小于15mm
最小内径2倍线宽,最小3mm
最大内径理论不限制,目前最大做到200*200mm
最小圈数大于0.25圈
最大圈数理论不受限制
折弯节拍0.4-1.2秒一圈
送线轮组数2组
送线长度无限
折角伺服三洋0.4KW
送料伺服三洋1.8KW
伺服总功率 (KW)2.2KW
最大送线速度:(米/分钟)60米
送线精度:(毫米)0.1±
可支持程序数量10000
界面语言中/英
接入电压三相380V(可以根据客户要求选配)
机器运行电压220V
自动送线架电机功率:(千瓦)400W
电容量 (KVA)10 KVA
使用气压0.6≤P≤1.0MPa
机器重量:(千克)460KG
机器尺寸:(长*宽*高)mm1000*870*1700mm
自动送线机最大承重:(千克)30KG
CNC控制系统控制屏
系统控制板
格式编程
CNC折弯机专用系统

备注:根据客户的样品的要求设备参数有可能变动外形尺寸和伺服大小,设备参数提供参考


三、机械工位图:

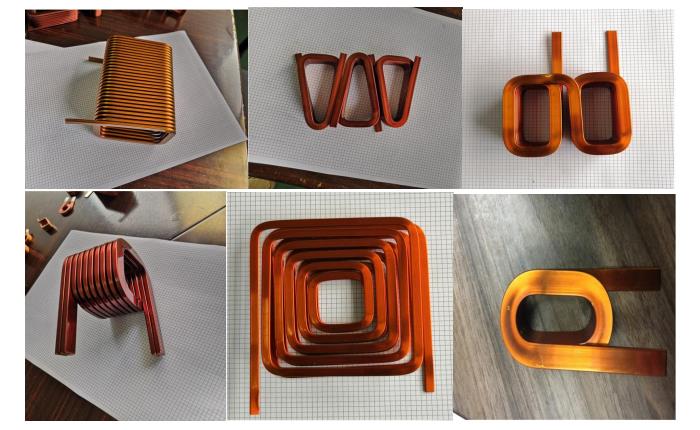

四、生产样品:
