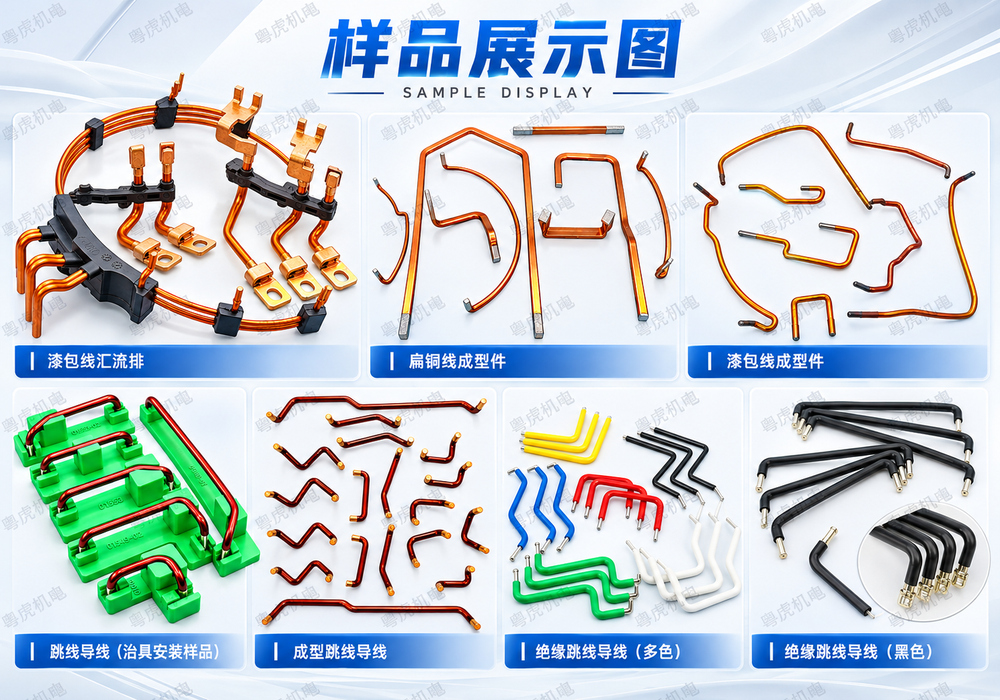

一设备生产样品：

设备优点：

1.同款线径，只需一套模具，调控电脑数字编程可做任意型状的产品。

2.产品变更尺寸，只需电脑数值相对应改动，产品尺寸变动，无需改模，可以通过编程生产多款产品。

3.全自动生产，一个技术工可操作 5 台以上同类机型。

4.产品角长可按产品要求切长度，系统配有自动剪线功能，调试不浪费线材 。

5.全自动漆包线调直+去漆+吸尘+上锡+折弯一次性成型，不需要加手工或二次整形，省时省力。

6.转盘可以320°任意转动，达到产品的空间角度要求，复杂的产品只需程序编程完成

二、CNC-10轴折弯机配置参数表

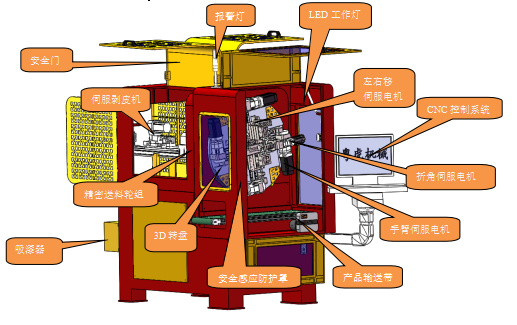

三、机器工位图

四、结构优势说明

精密齿轮箱送线：采用进口伺服通过齿轮传动的方式进行送线，3组6个送线轮由齿轮箱上部的凸轮结构进行调节压线松紧度，送线高速稳定精度高，声音小，两组导线板限制漆包线位置不跑位，送线长度无限；

折角卷曲机构：通过进口伺服搭配减速机进行驱动，折角精度高，循环折角稳定，采用偏心轮的结构进行折弯或绕线，配合送线箱完成工序，线来控制方形线圈的各个边长，芯棒来控制不同线圈的 R 角，折线完成后通过手臂伺服驱动气动剪刀进行剪线作业；折角机构分大卷曲和小卷曲，可根据线径进行搭配使用扁平线圈折弯或绕线。

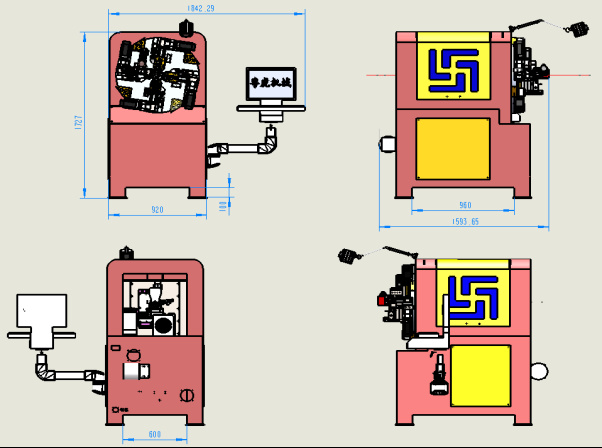

四、单机外形尺寸

五、适用新能源领域：

1、汽车工业领域；

如：电动车导电链接铜排，新能源汽车扁线(发卡)电机自动化生产线，新能源车充电桩，新能源电动驱动等。

2、电子行业领域；

 如：新能源线圈、电阻、光伏储能、开关链接、电柜链接等。

六、设备基本原理

3D折弯机主要是由自动上料机构、校直结构，剥漆机构、送线机构、转盘机构、成型结构、CNC控制机构等7个构造单元组成，每个构造单元完成不同的工作任务，从而达到统筹需要产品的折弯的形状。本品为数控10轴3D折弯机：数字编程控制伺服完成各种同步功能、精度要求高、速度更快、稳定性更好、调试方便简单易学等特点。
